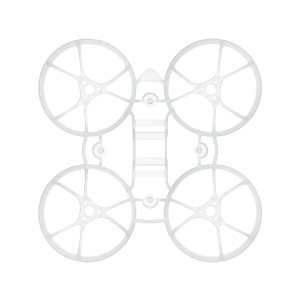

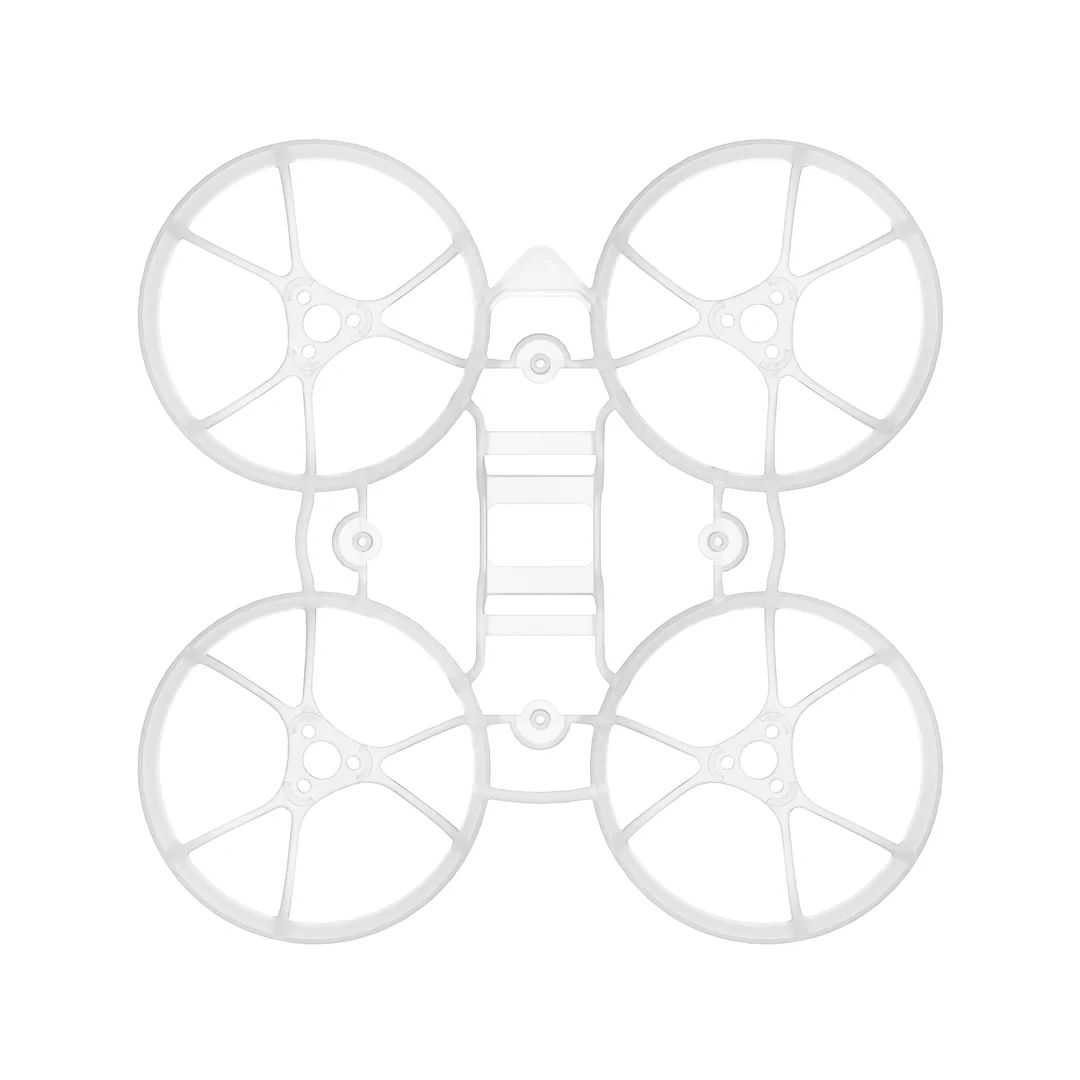

Air65 Brushless Whoop Frame

Чтобы улучшить опыт полёта, энтузиасты DIY постоянно работают над снижением веса 1S whoop-дронов, стремясь создать максимально лёгкую конструкцию.

Мы модернизировали раму Meteor65 и разработали Air65 Brushless Whoop Frame, которая имеет минимальный вес всего 2.67 г.

При этом рама сохраняет высокую прочность и долговечность, а также получила:

• новый слот фиксации двигателя (Motor Fixed Slot)

• оптимизированный low-profile дизайн

Эта рама является идеальным выбором для пилотов, которые хотят собрать ультралёгкий 65-мм 1S Whoop-дрон весом менее 18 г.

Основные особенности

• Вес всего 2.67 г — ультралёгкая конструкция при высокой прочности и устойчивости к ударам.

• Слоты фиксации двигателя — новое решение для рам 65 мм, которое делает установку моторов более удобной и стабильной.

• Low-profile дизайн — снижает высоту рамы и концентрирует центр тяжести дрона, улучшая управляемость и лётные характеристики.

• Увеличенный диаметр duct-каналов — уменьшает риск удара пропеллера и обеспечивает отличную совместимость с:

  • моторами 0702

  • моторами 0802

  • 31 мм пропеллерами

• Motor Gasket — позволяет использовать моторы разных брендов и эффективно предотвращает касание пропеллеров.

Технические характеристики

Air65 Brushless Whoop Frame

• Материал: PP (полипропилен)

• Вес: 2.67 г

• Колёсная база: 65 мм

• Крепление двигателя: 3 × M1.4 – 6.6 мм

• Отверстия для установки полётного контроллера: 26 × 26 мм

• Размер слота аккумулятора: 11.6 × 6.0 мм

Цвета:

• Чёрный

• Белый

• Прозрачный белый

• Прозрачный синий

• Прозрачный фиолетовый

• Прозрачный зелёный

Motor Gasket

• Материал: PP

• Вес: 0.10 г (4 шт.)

• Отверстия крепления: 3 × M1.4 – 6.6 мм

• Цвет: полупрозрачный

Motor Fixed Slot

В раме Air65 Brushless Whoop Frame впервые добавлены специальные слоты для фиксации двигателя, что делает установку мотора быстрее и надёжнее.

Хотя небольшое смещение двигателя практически не влияет на эффективность, правильное выравнивание вала обеспечивает:

• плавную передачу мощности от мотора

• снижение механической нагрузки

• уменьшение потерь энергии

Для опытных пилотов, которые собирают ультралёгкие 1S whoop-дроны, это важное улучшение конструкции.

Motor Gasket

Высота Motor Gasket составляет всего 1.2 мм, но он выполняет несколько важных функций:

• обеспечивает совместимость с большим количеством моторов

• предотвращает касание пропеллеров

• снижает вибрации и шум мотора

• уменьшает помехи для других компонентов

• защищает систему от пыли и загрязнений

В результате улучшается стабильность и эффективность полёта дрона.

Персонализация

Мы улучшили конструкцию рамы и предложили различные цветовые варианты, чтобы вы могли:

• подобрать цвет рамы под дизайн дрона

• создать контрастную цветовую комбинацию

Используя раму вместе с ультралёгким Air Canopy, можно добиться ещё более стильного внешнего вида и оптимального угла камеры.

Такой дрон обязательно привлечёт внимание и подчеркнёт вашу индивидуальность.

Рекомендуемые компоненты

Аккумулятор

• BT2.0 300mAh 1S 30C Battery

Полётный контроллер

• F4 1S 5A AIO Brushless Flight Controller

Моторы

• 0702 Brushless Motors

• 0802 Brushless Motors

Canopy

• Air Canopy

• Canopy for Micro Camera 2022

• Micro Canopy Lite

Пропеллеры

• GF 1208 3-Blade Propellers

• GF 1219 Propellers

• HQ 31mm 3-Blade Propellers

• HQ 31mm 2-Blade Propellers

Винты

• Meteor Series Motor Fixing Screws Pack (40PCS)

Комплектация

Air65 Brushless Whoop Frame

• 1 * Air65 Brushless Whoop Frame

• 4 * Motor Gasket

Motor Gasket комплект

• 2 * Motor Gasket

• 26 * винтов M1.4×4
