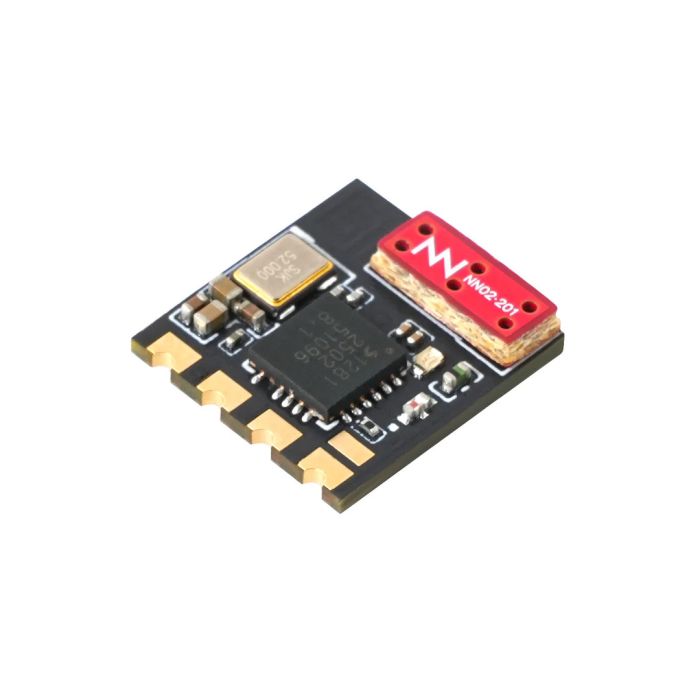

Приёмник BETAFPV ELRS Lite (Flat Antenna V1.2 / Tower Antenna)Создан на базе открытой платформы ExpressLRS, известной сверхнизкой задержкой, высокой скоростью передачи и отличной дальностью.
Новый Lite Receiver Flat Antenna V1.2 оснащён:

• ультратонкой платой 3 мм

• сверхлёгким весом 0,46 г

• увеличенными контактными площадками для пайки

Оптимизированное согласование импеданса повышает надёжность сигнала и чувствительность, что позволяет:

• до 300 м на передатчике 25 мВт

• до 1000 м на 50 мВт

Расширяя возможности дальнего управления для микро-приёмников.

Технические характеристики

• Вес: 0.46 г (Flat V1.2)

• Размеры: 11 × 10 * 3 мм (Flat)

• MCU: ESP8285

• Телеметрия: 17 мВт

• Диапазон частот: 2.4 GHz ISM

• Входное напряжение: 5V

• Антенна: интегрированная SMD керамическая

Диаграм

Flat antenna 2.4G V1.2:

Выбор приёмника

Правильный выбор приёмника критически важен для FPV квадрокоптеров и других RC-моделей.
Полная линейка BETAFPV ExpressLRS включает:

• ELRS Lite

• Nano

• Micro

• SuperD

Эти приёмники обеспечивают решения для любых потребностей пилотов FPV.

Модель	Вес	Антенна	MCU	RF-чип	Частота	Телеметрия	Протокол	Тип модели
SuperD RX	1.1 г	U.FL + T	ESP32-PICO-D4	Dual SX1280 + Dual PA	2.4 GHz	100 mW	CRSF	FPV, самолёты
Micro RX	3.5 г	U.FL + T	ESP8285	SX128X	2.4 GHz	17 mW	PWM / CRSF	Самолёты, вертолёты, RC-машины, лодки
Nano RX	0.7 г	U.FL + T	ESP8285	SX1280 + PA / SX1276 + PA	2.4 GHz / 915 / 868 MHz	100 mW	CRSF	FPV дроны
Lite RX	0.46 г	SMD керамическая	ESP8285	SX128X	2.4 GHz	17 mW	CRSF	FPV, Whoop дроны

Настройка и привязка (Binding)

ExpressLRS использует Crossfire Serial Protocol (CRSF) для связи между приёмником и полётным контроллером (FC).

• Убедитесь, что ваш FC поддерживает CRSF

• В Betaflight Configurator → Ports активируйте нужный UART как Serial RX

• В Configuration → Receiver выберите Serial-based receiver, протокол CRSF

• Телеметрия опциональна, но может немного снизить скорость обновления стиков

  Процесс Binding

  Lite Receiver входит в режим привязки следующим образом:

  1. Подключите и отключите питание приёмника 3 раза

  2. LED должен быстро дважды мигнуть → режим bind активирован

  3. Убедитесь, что RF TX модуль или радиопередатчик также в режиме bind

  4. Если LED горит постоянно → приёмник привязан

  ⚠️ После первой привязки информация сохраняется, последующие включения устанавливают соединение автоматически.
  ⚠️ Если вы перепрошиваете приёмник с собственной Binding Phrase, убедитесь, что TX модуль использует ту же Phrase → привязка произойдёт автоматически.

Комплектация

• • 1 * BETAFPV ELRS Lite Receiver

  • 2 * запасные термоусадочные трубки (shrink tube)

  • 4 * 30AWG силиконовые соединительные провода
