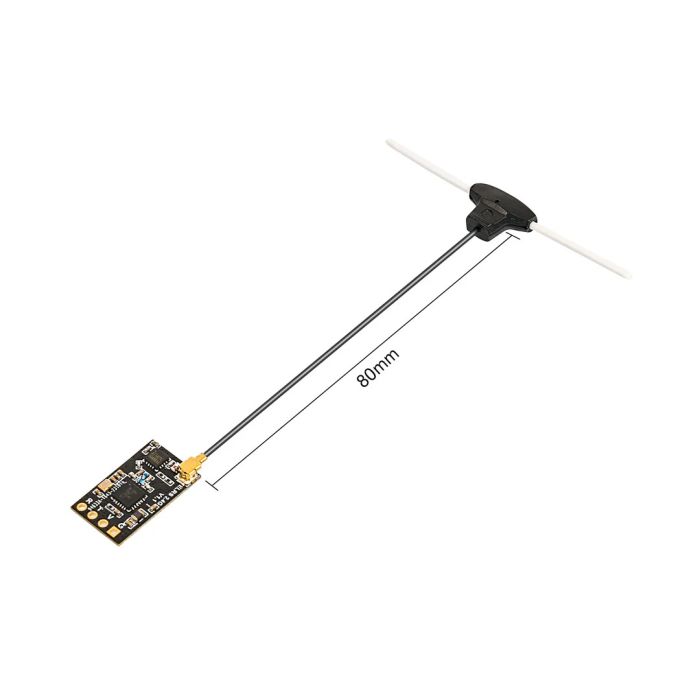

Приёмник BETAFPV Nano основан на проекте ExpressLRS — это открытая система радиоуправления (RC-link), разработанная для моделей RC.
ExpressLRS стремится обеспечить максимально возможную производительность соединения по скорости, задержке (latency) и дальности.

Благодаря этому ExpressLRS является одной из самых быстрых систем радиоуправления, при этом сохраняя отличную дальность связи.

Технические характеристики

• Вес: 0.7 г (только приёмник)

• Размер: 12 × 19 мм

• Мощность телеметрии: 20 dBm (100 мВт, версия 2.4G)

• Диапазон частот (версия 2.4G): 2.4 GHz ISM

• Диапазон частот (версия 915/868 MHz):

  • 915 MHz (FCC)

  • 868 MHz (EU)

• Входное напряжение: 5V

• Разъём антенны: U.FL (MHF)

Приёмники BETAFPV ExpressLRS

Выбор подходящего приёмника для квадрокоптера или другой RC-модели очень важен.
Линейка BETAFPV ExpressLRS Receivers включает:

• ELRS Lite
• Nano
• Micro
• SuperD

Эти приёмники полностью удовлетворяют требования пилотов FPV

Diagram

Nano receiver 868MHz/915MHz version:

ExpressLRS — это открытый проект RC-связи для радиоуправляемых моделей.
Проект доступен на GitHub, а также обсуждается в специализированных сообществах.

ExpressLRS основан на аппаратуре Semtech LoRa SX127x / SX1280 для приёмников и передатчиков.

Главная цель проекта — обеспечить максимальную производительность связи:

• высокая скорость передачи

• минимальная задержка

• большая дальность

Поддерживаемая частота обновления пакетов:

• 900 MHz — до 200 Hz

• 2.4 GHz — до 500 Hz

Это делает ExpressLRS одной из самых быстрых систем RC-связи, сохраняя при этом возможность дальнего управления (long-range).

Все больше производителей начинают поддерживать протокол ExpressLRS:

• радиопередатчики с встроенным ELRS

• дроны с интегрированными ELRS-приёмниками

• ELRS-модули для JR-bay и Nano-bay

Команда BETAFPV активно участвует в развитии проекта и выпускает целую серию компонентов ExpressLRS.

Настройка и привязка (Binding)

ExpressLRS использует протокол Crossfire (CRSF) для связи между приёмником и полётным контроллером.

Поэтому убедитесь, что ваш Flight Controller поддерживает протокол CRSF.

Настройка в Betaflight

1. Подключите приёмник к FC.

2. В Betaflight Configurator → вкладка Ports
включите нужный UART (например UART3) как Serial RX.

3. В Configuration → Receiver
выберите:

• • Serial-based receiver

  • CRSF protocol

Телеметрия включается по желанию, но она может немного снизить скорость обновления стиков.

Процесс привязки (Bind)

Приёмник Nano может перейти в режим привязки следующим способом:

1. Подключите и отключите питание 3 раза.

2. Убедитесь, что LED быстро мигает двойным миганием — это означает режим bind.

3. Переведите ваш радиопередатчик или TX-модуль в режим bind.

4. Если индикатор на приёмнике горит постоянно, привязка выполнена успешно.

⚠️ После первой привязки информация сохраняется.
При следующем включении соединение устанавливается автоматически.

Комплектация

• 1 * BETAFPV ELRS Nano Receiver

• 1 * BETAFPV T-антенна

• 2 * запасные термоусадочные трубки

• 4 * провода 30AWG (силиконовые)

• 1 * пиновый разъём 1*4

• 1 * руководство пользователя Nano Receiver
